Коллекторное отопление в квартире: лучевая схема разводки монтаж своими руками



Оглавление:
1. Что такое коллекторное (лучевое) отопление
2. Сравнение лучевой и тройниковой схем – что выбрать
3. Плюсы и минусы лучевой разводки в квартире
4. Необходимые материалы и инструменты
5. Выбор труб и расчёт диаметра для коллекторной системы
6. Пошаговая инструкция по монтажу отопления своими руками
7. Опрессовка и балансировка – как проверить систему
8. Частые ошибки и советы профессионалов
9. Часто задаваемые вопросы (FAQ)

1. Что такое коллекторное (лучевое) отопление

Коллекторное отопление (его ещё называют лучевой разводкой) – это способ монтажа, при котором каждый радиатор подключается к центральному распределительному узлу – коллектору (гребёнке) – отдельной парой труб: подающей и обратной. Такая схема разводки напоминает солнечные лучи, расходящиеся от одного центра, отсюда и второе название.

В отличие от классической тройниковой разводки, где теплоноситель проходит через батареи последовательно, коллекторная система обеспечивает параллельную подачу воды на все отопительные приборы. Это даёт возможность управлять температурой в каждой комнате независимо и отключать отдельные радиаторы без остановки всей системы.

Ключевые особенности:
· коллектор монтируется в специальном шкафу или сантехнише
· трубы прокладываются скрыто – в стяжке пола
· каждый контур – это цельная труба без соединений от коллектора до радиатора

2. Сравнение лучевой и тройниковой схем – что выбрать

Вывод: для квартиры, где важен комфорт и эстетика, лучевая схема – однозначный фаворит. Если бюджет ограничен или вы делаете временный ремонт – можно рассмотреть тройниковую.

3. Плюсы и минусы лучевой разводки в квартире

+ Плюсы:

· Индивидуальный климат-контроль – в каждой комнате своя температура.
· Надёжность – минимум соединений под стяжкой (только на коллекторе и у радиатора).
· Простота обслуживания – все краны и регулировки собраны в одном месте (коллекторный шкаф).
· Экономия энергии – можно отключать обогрев в неиспользуемых помещениях.
· Скрытый монтаж – трубы не портят интерьер.

— Минусы:

· Более высокая стоимость – из-за большого метража труб и фитингов.
· Требует планирования на этапе ремонта – заливка стяжки до установки радиаторов.
· Сложность ремонта при повреждении трубы в стяжке – хотя такие случаи редки при качественном монтаже.

4. Необходимые материалы и инструменты

Материалы:

· Коллектор (гребёнка)
· Коллекторный шкаф – встраиваемый или навесной
· Трубы – сшитый полиэтилен (PEX) или металлопластик (PEX-Al-PEX)
· Фитинги, краны запорная арматура
· Термоголовки или сервоприводы для автоматического управления
· Утеплитель для труб , крепеж, радиаторы

Инструменты:
· Пресс-клещи (для пресс-фитингов)
· Перфоратор, штроборез, пылесос, уровень, рулетка, ключи, карандаш, труборез
· Опрессовочный насос с манометром.

5.Выбор труб и расчёт диаметра для коллекторной системы

Какой материал выбрать:  Сшитый полиэтилен PE-X/AI/PE  например  Rehau Rautitan Stabil– гибкий, требуется меньше фитингов, держит форму
Диаметр: для квартирной лучевой разводки чаще всего используют трубы 16 мм (наружный) – этого достаточно для радиаторов до 2 кВт. Для мощных приборов (более 3 кВт) или длинных контуров (свыше 20 м) лучше взять 20 мм.

Совет: все трубы от коллектора до радиатора должны быть цельными – никаких соединений в стяжке. Поэтому делайте запас трассы  0.5-1 м .

6. Пошаговая инструкция по монтажу отопления своими руками

Шаг 1. Проектирование и разметка
· Нарисуйте план квартиры, укажите места установки радиаторов.
· Определите центр расположения коллекторного шкафа – обычно в прихожей или коридоре, чтобы длины контуров были примерно равны (разница не более 30%).
· Рассчитайте требуемый метраж труб для каждой пары (подача + обратка)

Шаг 2. Установка коллекторного шкафа и сборка гребёнки
· Встройте шкаф в стену (или закрепите навесной)
· Закрепите внутри подающую и обратную гребёнки на монтажной рейке.
· Подключите к гребёнкам магистрали от котла или стояка – установите фильтр и шаровые краны на входе.
· На каждый выход накрутите фитинги для труб.

Шаг 3. Прокладка труб (лучей)
· Проложите трассы от коллектора к каждому радиатору в полу или в штробах.
· Используйте целые отрезки труб – без сращиваний, компенсационные загибы повороты.
· Обязательно наденьте на трубы теплоизоляцию – это уменьшит теплопотери и защитит от расширения в стяжке.
· Крепите трубы к с шагом 50–80 см, используя дюбель хомуты или пистолет монтажный.
· Выпуски к радиаторам делайте из пола (под батареей) или из стены – оставляйте концы длиной ~40 см.

Шаг 4. Установка и подключение радиаторов
· Навесьте радиаторы на кронштейны по уровню.
· Вкрутите в радиаторы запорно-регулирующую арматуру
· Соедините выходящие из пола трубы с радиаторной арматурой через американки или пресс-переходники.

Когда все трубы от коллектора проложены и закреплены, наступает ответственный этап — подключение радиаторов.

4.1. Навеска радиаторов
· Закрепите радиаторы на кронштейнах по уровню.
· Выдерживайте расстояние от пола — не менее 10–15 см, от подоконника — 8–10 см, от стены — 3–5 см для нормальной циркуляции воздуха.
· Заранее определите, откуда будут выходить трубы: из пола или из стены — это повлияет на выбор типа соединительных трубок или же подключение напрямую трубой.

4.2. Развальцовка трубок Rehau
Главная особенность монтажа — концы трубок обязательно развальцовываются с помощью специальной расширительной насадки Rehau для трубок из нержавеющей стали (арт. 12687641001).

Инструкция по развальцовке:
1. Подготовка трубки:
· Отрежьте трубу  под прямым углом (90°).
· Снять грат с  торца трубы, удалите заусенцы.
2. Установить Евроконус Рехау 15 мм х 3/4 для стальных трубок (12406013003)

3. Развальцовка (расширение) трубы:
· Используйте расширительную насадку Rehau, соответствующую диаметру трубы.
· Вставляйте насадку в трубу полностью до упора.
· Плавно нажимайте на педаль инструмента (если используется гидравлический или ручной экспандер), расширяя конец трубы.
4. Соединение с резьбозажимным фитингом:
· После развальцовки надвиньте гильзу до упора в выступающую часть фитинга.
· Затяните резьбозажимное соединение — гильза плотно обожмёт расширенный конец трубы, создавая надёжное герметичное соединение.
5. Визуальный контроль:
· Проверьте соединение на отсутствие повреждений и правильность надвижки гильзы.
· При появлении трещин в месте развальцовки отрежьте повреждённый конец трубы и проведите развальцовку заново.

4.3. Финальное подключение к радиатору
· Подсоедините собранные трубки с резьбозажимными соединениями к запорно-регулирующей арматуре радиатора (краны, термостатические головки).
· Убедитесь, что все соединения затянуты с правильным усилием — без перетяжки, но и без люфтов.

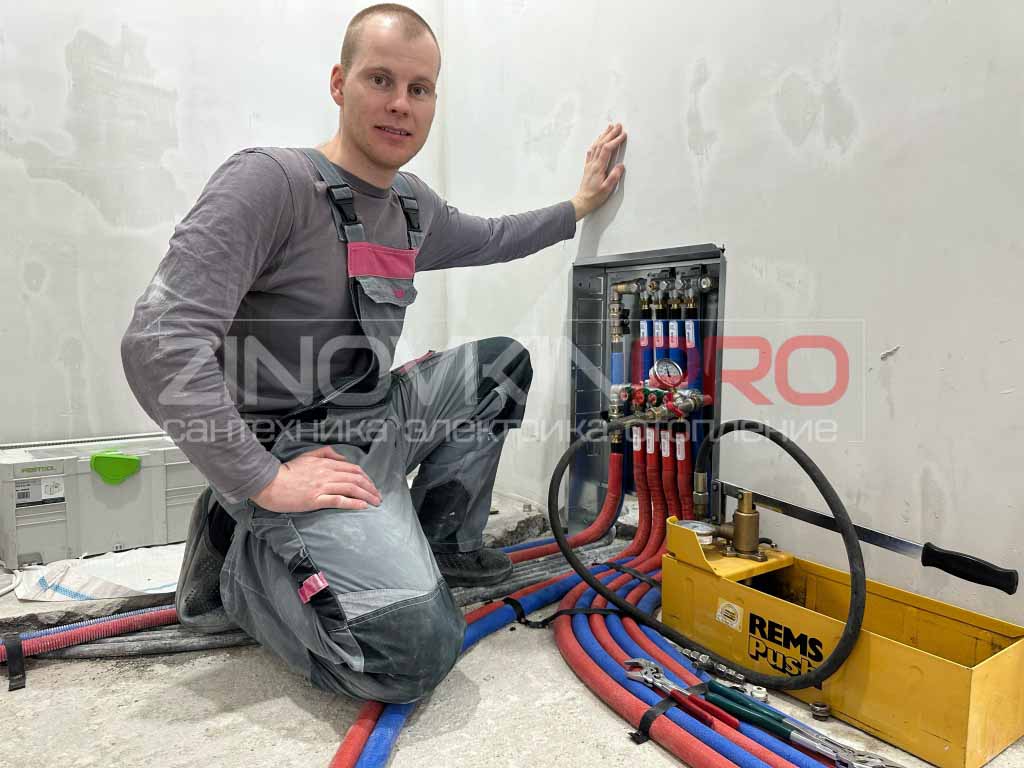

Шаг 5. Опрессовка – обязательный этап перед заливкой стяжки
· Заполните систему водой или воздухом.
· С помощью насоса поднимите давление до 1,5 от рабочего (но не менее 10 бар).
· Осмотрите все соединения (на коллекторе и у радиаторов) на предмет протечек.
· Оставьте систему под давлением на 24 часа – падение давления не должно превышать 0,1 бар.
· Только после успешной опрессовки можно заливать стяжку.

Шаг 6. Заполнение и запуск системы
· Откройте все краны, заполните контуры теплоносителем (водой или антифризом).
· Стравите воздух через автоматические воздухоотводчики на коллекторе и ручные краны Маевского на радиаторах.
· Запустите циркуляционный насос и проверьте все радиаторы на прогрев.

Шаг 7. Гидравлическая балансировка
· С помощью балансировочных клапанов на коллекторе установите требуемый расход по каждому контуру.
· Рекомендуется начинать с самого длинного контура, выставляя его на максимум, а остальные прикручивать до достижения одинаковой температуры обратки.
· После балансировки проверьте прогрев всех радиаторов – они должны греться равномерно.



7. Опрессовка и балансировка – как проверить систему

Опрессовка – это гидравлическое испытание, которое гарантирует герметичность. Для квартиры можно использовать автомобильный насос с манометром, но профессиональный опрессовщик даёт более точный контроль.

Балансировка – тонкая настройка, без которой часть радиаторов будет горячей, а часть холодной. Настроить вентили преднастройки на радиаторах или на коллекторе , короткие контуры прижать длинные на максимум.

8. Частые ошибки и советы профессионалов

Ошибка 1: Экономия на трубах – использование нецельных отрезков под стяжкой.
Решение: всегда кладите цельные трубы от коллектора до радиатора.

Ошибка 2: Неправильный уклон – завоздушивание системы.
Решение: делайте небольшой уклон (0,5%) в сторону сливного крана.

Ошибка 3: Игнорирование теплоизоляции труб.
Решение: без изоляции тепло будет уходить в пол, а бетон может растрескаться от расширения.

Ошибка 4: Трубы идут по прямой нет компенсаторов линейных расширений
Решение: используйте П образные повороты , они компенсируют температурные расширения.

Советы:
· Заказывайте коллекторный шкаф с запасом по краям.
· При монтаже в стяжке делайте фото трасс – это пригодится при будущих ремонтах.
· Перед покупкой материалов проверьте совместимость труб и фитингов (одна марка – идеально).



9. Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли сделать лучевую разводку в уже отремонтированной квартире?
Ответ: Да, но только если вы готовы к штроблению стен и потолков, либо прокладке труб по верху (в коробах), что испортит интерьер. Лучше планировать на этапе капитального ремонта.

Вопрос: Какой коллектор выбрать?
Ответ: Для многоквартирного дома с параметрами давления не ниже 10 Бар

Вопрос: Можно ли подключить к коллектору тёплый пол?
Ответ: В квартире запрещено . В доме Да, но для тёплого пола нужен отдельный контур со смесительным узлом (понижение температуры до 35–45 °C).

Вопрос: Нужно ли ставить насос при лучевой схеме?
Ответ: В многоквартирном доме запрещено. Циркуляция есть от центрального стояка

Вопрос: Сколько лет служат трубы в стяжке?
Ответ: Качественные металлопластиковые и PEX-трубы рассчитаны на 50 лет, поэтому риск протечек минимален.

Ваш личный чек-лист по монтажу:
· Проект с размерами всех контуров
· Куплен коллектор с нужным числом выходов
· Закуплены цельные бухты труб, фитинги, изоляция
· Установлен коллекторный шкаф, собран узел
· Проложены лучи, закреплены, утеплены
· Подключены радиаторы
· Заполнение водой, стравливание воздуха
· Проведена опрессовка – 10-15 минут без падения давления
· Балансировка и тестовый запуск
